¿Te has preguntado alguna vez cuándo usar un transistor en lugar de un relé en tus proyectos de electrónica? Esta decisión puede determinar el éxito o fracaso de tu circuito, especialmente cuando se trata de velocidad de conmutación, consumo de energía y confiabilidad. En este artículo te explico todo lo que necesitas saber para tomar la decisión correcta.
¿Qué son los Transistores y los Relés?
Los Transistores: Conmutación Electrónica Silenciosa
Los transistores son componentes semiconductores de estado sólido que actúan como interruptores controlados electrónicamente. No tienen partes móviles y pueden cambiar entre estado de conducción y corte mediante señales eléctricas aplicadas a su terminal de control.
Cuando hablamos de análisis de datos en electrónica, los transistores generan información precisa sobre su comportamiento sin el ruido mecánico típico de otros componentes.
Los Relés: Conmutación Electromecánica Confiable

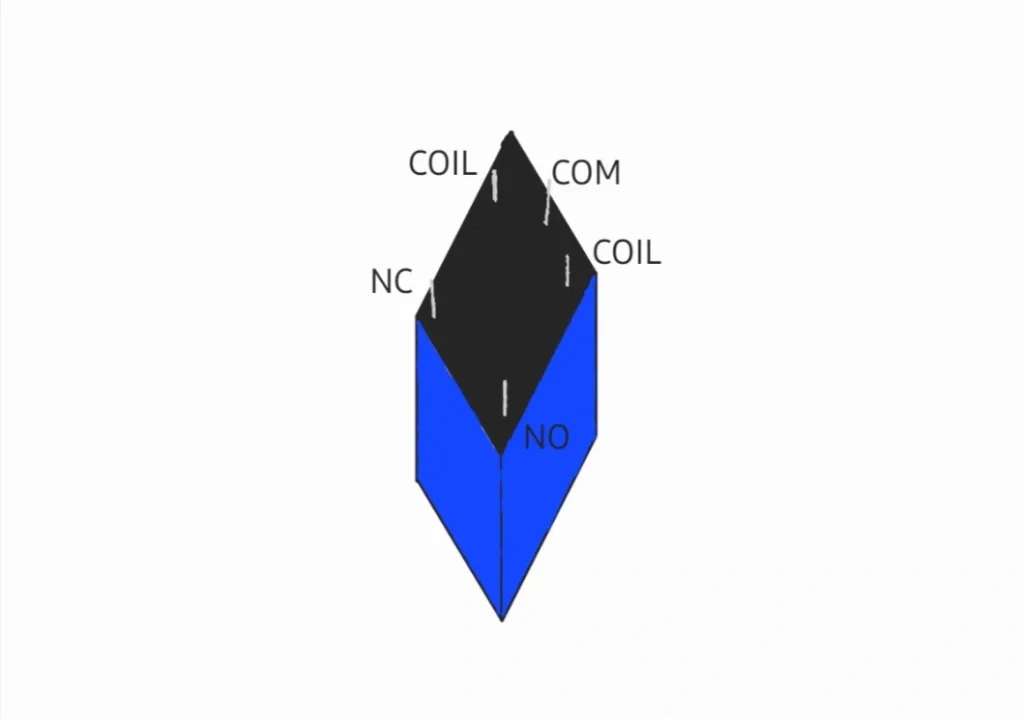

Los relés son dispositivos electromecánicos que utilizan un electroimán para activar contactos mecánicos. Cuando se aplica corriente a la bobina del relé, se crea un campo magnético que atrae una armadura móvil, cerrando o abriendo los contactos del circuito.
Velocidad de Conmutación: La Diferencia más Significativa
Transistores: Velocidad de Nanosegundos
El tiempo de conmutación típico para un relé es de decenas de milisegundos, mientras que el tiempo de conmutación para transistores de potencia grandes puede alcanzar nanosegundos (más de un factor de 1 millón más rápido). Esta diferencia es crucial para aplicaciones que requieren conmutación rápida.
Los transistores pueden operar a frecuencias de megahercios, lo que los hace ideales para:
- Circuitos digitales de alta velocidad
- Fuentes de alimentación conmutadas
- Amplificadores de audio
- Sistemas de control precisos
Relés: Limitaciones de Velocidad Mecánica
Como regla general, un transistor conmuta varios millones de veces más rápido que un relé. Los relés típicamente requieren entre 7 y 50 milisegundos para cambiar de estado, dependiendo del tipo y tamaño.
Esta limitación los hace inadecuados para aplicaciones que requieren:
- Conmutación de alta frecuencia
- Modulación por ancho de pulso (PWM)
- Procesamiento de señales digitales rápidas
Consumo de Energía: Eficiencia vs Simplicidad
Transistores: Eficiencia Energética Superior
Los transistores modernos, especialmente los MOSFET, presentan ventajas significativas en consumo de energía:
En estado OFF:
- Consumo prácticamente nulo
- Corriente de fuga en nanoamperios
- Ideal para aplicaciones alimentadas por batería
En estado ON:
- Resistencia de conducción muy baja (RDS(on))
- Pérdidas de conmutación mínimas
- Disipación de calor controlable
Relés: Consumo Constante de Energía
Hay un consumo de energía significativo para operar el relé (las corrientes de mantenimiento son bastante bajas). Pero no cuesta energía cuando el relé está «relajado». Los relés presentan las siguientes características energéticas:
- Corriente de bobina constante cuando están activados
- Consumo típico entre 15-200 mA
- Calentamiento de la bobina en operación continua
- Relés de enclavamiento como alternativa de bajo consumo
Aplicaciones Prácticas: Cuándo Usar Cada Uno
Cuándo Elegir Transistores
Los transistores son la mejor opción cuando necesitas:
- Conmutación de alta velocidad: Para proyectos de electrónica avanzada que requieren procesamiento rápido de señales
- Eficiencia energética: En dispositivos alimentados por batería
- Tamaño compacto: Cuando el espacio es limitado
- Larga vida útil: Sin desgaste mecánico
- Control preciso: Para aplicaciones que requieren modulación
Ejemplos de aplicación:
- Fuentes de alimentación conmutadas
- Controladores de motores DC
- Amplificadores de potencia
- Sistemas de iluminación LED
Cuándo Elegir Relés
Los relés son preferibles cuando requieres:
- Aislamiento galvánico: Separación completa entre circuito de control y carga
- Manejo de altas tensiones: Superiores a 60V de forma segura
- Múltiples contactos: Configuraciones DPDT, 3PDT, etc.
- Resistencia a transitorios: Mejor protección contra picos de voltaje
- Simplicidad de diseño: Sin necesidad de circuitos de protección complejos
Ejemplos de aplicación:
- Sistemas de automatización industrial
- Equipos de climatización
- Circuitos de seguridad
- Sistemas de alimentación de respaldo
Relés de Estado Sólido: Lo Mejor de Ambos Mundos
El relé SSR combina lo mejor de los relés y los transistores. De hecho, es un conmutador electrónico (y por lo tanto rápido y sin desgaste apreciable) que al mismo tiempo permite la conmutación de elevados niveles de tensión.
Los SSR (Solid State Relay) ofrecen:
- Velocidad de conmutación intermedia
- Aislamiento óptico
- Vida útil extendida
- Menor generación de ruido electromagnético
Consideraciones de Diseño de Circuitos
Protección de Transistores
Cuando uses transistores en tus proyectos, considera:
- Protección contra sobretensión: Diodos Zener o supresores TVS
- Limitación de corriente: Resistencias de compuerta apropiadas
- Disipación térmica: Disipadores de calor para aplicaciones de potencia
- Tiempo de recuperación: Especialmente importante en conmutación rápida
Protección de Relés
Los relés requieren:
- Diodo de rueda libre: Para suprimir picos de voltaje al desconectar
- Filtrado de contactos: Capacitores para reducir el rebote de contactos
- Protección de arco: Especialmente en cargas inductivas
- Tensión de activación adecuada: Para garantizar conmutación confiable
Análisis de Costos y Disponibilidad
Transistores: Economía de Escala
Los transistores generalmente ofrecen:
- Menor costo por unidad
- Mayor disponibilidad en el mercado
- Variedad extensa de especificaciones
- Integración fácil en PCB
Relés: Costo vs Funcionalidad
Los relés presentan:
- Costo inicial más alto
- Menos opciones de integración
- Requerimientos de espacio mayores
- Valor agregado en aplicaciones específicas
Confiabilidad y Mantenimiento a Largo Plazo
Transistores: Confiabilidad Electrónica
Las ventajas de confiabilidad incluyen:
- Sin desgaste mecánico
- Operación silenciosa
- Resistencia a vibraciones
- Menos puntos de falla
Relés: Confiabilidad Mecánica
Los aspectos de confiabilidad son:
- Desgaste de contactos con el tiempo
- Susceptibilidad a contaminación
- Ruido audible en operación
- Posibilidad de soldadura de contactos
Tendencias Futuras en Tecnología de Conmutación
La evolución hacia componentes de estado sólido continúa, con desarrollos en:
- Transistores de carburo de silicio (SiC): Para aplicaciones de alta potencia
- Transistores de nitruro de galio (GaN): Para frecuencias extremadamente altas
- Relés híbridos: Combinando tecnologías mecánicas y electrónicas
- Sistemas de control inteligente: Con inteligencia artificial integrada para optimización automática
Tabla Comparativa: Transistores vs Relés
| Característica | Transistores | Relés |
| Velocidad de conmutación | Nano segundos | 7-50ms |
| Consumo de energía | Muy bajo | Moderado-alto |
| Aislamiento | No | Sí |
| Vida útil | Muy alta | Moderada |
| Costo | Bajo | Moderado |
| Manejo de voltaje | Limitado | Excelente |
| Ruido electromagnético | Bajo | Moderado |
| Tamaño | Compacto | Voluminoso |
Preguntas Frecuentes
¿Puedo usar un transistor para controlar un relé? Sí, es una configuración muy común. Los transistores bipolares (BJT) hacen circuitos de conmutación de relés muy buenos y baratos. Esto te permite tener el control preciso del transistor con la capacidad de manejo de potencia del relé.
¿Cuál es la principal ventaja de los relés sobre los transistores? La principal ventaja es el aislamiento galvánico completo entre el circuito de control y la carga, proporcionando mayor seguridad en aplicaciones de alta tensión.
¿Los transistores pueden manejar la misma corriente que los relés? Los transistores de potencia modernos pueden manejar corrientes muy altas, pero generalmente requieren disipadores de calor y circuitos de protección más complejos.
¿Cuándo debo considerar usar un relé de estado sólido? Cuando necesitas las ventajas de aislamiento de un relé tradicional pero con mayor velocidad de conmutación y vida útil extendida.
¿Es cierto que los relés son más confiables que los transistores? Depende de la aplicación. Los relés pueden ser más confiables en entornos hostiles, pero los transistores tienen mayor vida útil debido a la ausencia de partes móviles.
Conclusión
La elección entre transistores y relés depende fundamentalmente de los requisitos específicos de tu aplicación. Los transistores destacan en velocidad, eficiencia energética y tamaño compacto, mientras que los relés ofrecen aislamiento superior y mejor manejo de altas tensiones.
Para proyectos que requieren conmutación rápida, larga vida útil y eficiencia energética, los transistores son la opción ideal. Para aplicaciones que demandan aislamiento galvánico, manejo de altas tensiones o simplicidad de diseño, los relés siguen siendo insustituibles.
La tendencia actual hacia sistemas más inteligentes y eficientes favorece el uso de transistores, especialmente en aplicaciones de industria 4.0 donde la velocidad y precisión son críticas. Sin embargo, los relés mantienen su relevancia en aplicaciones industriales y de seguridad donde la robustez y el aislamiento son prioritarios.
Recuerda que en muchos casos, la combinación de ambos componentes puede ofrecer la solución óptima: usar transistores para el control preciso y relés para la conmutación de potencia, obteniendo lo mejor de ambos mundos.
¿Tienes experiencia combinando transistores y relés en tus proyectos? Comparte tu experiencia en los comentarios y ayuda a otros makers a tomar mejores decisiones de diseño.
