Los transistores son componentes fundamentales en la electrónica moderna, y comprender cuándo funcionan como interruptores o amplificadores es esencial para cualquier ingeniero o entusiasta de la tecnología. En este artículo completo, exploraremos las diferencias clave entre estos dos modos de operación, cómo identificarlos y cuándo utilizar cada uno en tus proyectos.
¿Qué es un Transistor y Cuáles son sus Modos de Operación?
Un transistor es un dispositivo semiconductor de tres terminales que puede regular el flujo de corriente en un circuito. Los tres terminales principales son: base (B), colector (C) y emisor (E). Dependiendo de cómo se polarice y configure, un transistor puede operar en diferentes modos:
Las Tres Regiones de Operación del Transistor
1. Región de Corte
En la región de corte, el transistor actúa como un interruptor abierto. Llamamos transistor en corte cuando entre colector y emisor no pasa corriente. En este estado:
- La corriente de base (IB) es prácticamente cero
- La corriente de colector (IC) es mínima o nula
- El voltaje colector-emisor (VCE) es máximo
2. Región de Saturación
En saturación, el transistor funciona como un interruptor cerrado. En el transistor, el paso de corriente del C al E será el mayor que pueda producir. A este estado se le llama saturación, y el transistor estará funcionando como un interruptor cerrado. Características:
- La corriente de base es alta
- La corriente de colector es máxima
- El voltaje colector-emisor es mínimo (típicamente 0.2V)
3. Región Activa o Lineal
Esta es una región intermedia entre las regiones de corte y saturación. En esta región la corriente de colector (Ic) depende principalmente de la corriente de base (Ib), de la ganancia de corriente ß (dato del fabricante). Esta región es crucial para el funcionamiento como amplificador.
Transistor como Interruptor: Características y Aplicaciones
Cómo Funciona el Transistor como Interruptor
Cuando utilizas un transistor como interruptor, aprovechas las regiones de corte y saturación. Por un lado actúa como interruptor que se activa de forma eléctrica, permitiendo controlar cargas de mayor potencia con señales pequeñas.
Características del Funcionamiento como Interruptor
- Conmutación Rápida: El transistor cambia rápidamente entre estados ON y OFF
- Control Digital: Responde a señales digitales (0V = OFF, 5V = ON)
- Baja Disipación de Potencia: En corte no consume energía, en saturación la caída de voltaje es mínima
- Aislamiento: Proporciona aislamiento entre el circuito de control y la carga
Aplicaciones Prácticas del Transistor como Interruptor
Los transistores como interruptores son fundamentales en:
- Circuitos digitales: Forman la base de las puertas lógicas
- Control de motores: Activación y desactivación de motores DC
- Sistemas de iluminación: Control de LEDs y lámparas
- Interfaces con microcontroladores: Como el control de dispositivos con Arduino
Transistor como Amplificador: Funcionamiento y Características
Principio de Funcionamiento
Por otro lado actúa como amplificador, ya que una pequeña corriente en la base se convierte en otra mayor entre el emisor y el colector. Esta amplificación ocurre cuando el transistor opera en la región activa.
Características del Amplificador
- Ganancia de Corriente: La relación entre la corriente de colector y la corriente de base (β)
- Operación Lineal: La salida es proporcional a la entrada
- Punto de Polarización: Se establece en el centro de la región activa
- Amplificación de Señales: Pueden amplificar voltaje, corriente o potencia
Tipos de Amplificadores con Transistores
Amplificador de Emisor Común
- Mayor ganancia de voltaje
- Inversión de fase
- Impedancia de entrada media
Amplificador de Colector Común (Seguidor de Emisor)
- Ganancia de voltaje cercana a 1
- Alta impedancia de entrada
- Baja impedancia de salida
Amplificador de Base Común
- Alta ganancia de voltaje
- Sin inversión de fase
- Baja impedancia de entrada
Cómo Identificar el Modo de Operación
Métodos de Identificación
1. Medición de Voltajes
- Interruptor: VCE cercano a 0V (saturación) o VCC (corte)
- Amplificador: VCE entre 0V y VCC (típicamente VCC/2)
2. Análisis de la Señal de Entrada
- Interruptor: Señal digital (pulsos cuadrados)
- Amplificador: Señal analógica (senoidal, triangular, etc.)
3. Comportamiento de la Salida
- Interruptor: Salida conmuta entre dos estados
- Amplificador: Salida varía proporcionalmente a la entrada
Herramientas de Medición
Para identificar correctamente el modo de operación, necesitas:
- Multímetro para medir voltajes y corrientes
- Osciloscopio para analizar formas de onda
- Generador de señales para pruebas
Diseño de Circuitos: Consideraciones Prácticas
Diseño para Funcionamiento como Interruptor
Cálculo de la Resistencia de Base
Para garantizar saturación completa:
RB = (VCC - VBE) / IB
donde IB = IC / βConsideraciones de Diseño
- Asegurar saturación completa para minimizar pérdidas
- Velocidad de conmutación según la aplicación
- Disipación de potencia en transiciones
Diseño para Funcionamiento como Amplificador
Punto de Polarización
El punto Q debe establecerse en el centro de la región activa:
VCE = VCC / 2
IC = (VCC - VCE) / RCEstabilización Térmica
- Uso de resistencias de emisor
- Compensación de temperatura
- Circuitos de polarización estables
Aplicaciones Específicas en Proyectos Electrónicos
Proyectos con Transistores como Interruptores

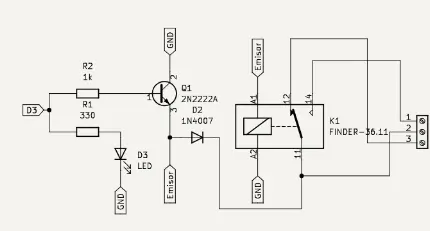

- Control de Relés: Activación de cargas de alta potencia
- Drivers de LED: Control de matrices LED
- Interfaces Digitales: Conversión de niveles lógicos
- Sistemas de Control: Activación de actuadores
Proyectos con Transistores como Amplificadores
- Preamplificadores de Audio: Amplificación de señales de micrófonos
- Amplificadores de Instrumentación: Medición de señales pequeñas
- Osciladores: Generación de señales
- Filtros Activos: Procesamiento de señales
Comparación: Interruptor vs Amplificador
| Aspecto | Interruptor | Amplificador |
| Región de operación | Corte/Saturación | Activa |
| Señal de entrada | Digital | Analógica |
| Eficiencia | Alta | Moderada |
| Disipación de potencia | Baja | Alta |
| Velocidad | Rápida | Limitada por frecuencia |
| Aplicación | Lógica digital, control | Audio, instrumentación |
Tendencias Actuales y Tecnología Avanzada
Transistores de Potencia
Los transistores MOSFET han revolucionado las aplicaciones de conmutación debido a:
- Mayor eficiencia energética
- Velocidades de conmutación superiores
- Menor resistencia en conducción
Aplicaciones en Inteligencia Artificial
Los transistores como interruptores forman la base de los procesadores utilizados en proyectos de inteligencia artificial, donde miles de millones de transistores trabajan en conjunto para procesar información.
Tecnologías Emergentes
- Transistores de efecto túnel: Para aplicaciones de ultra-baja potencia
- Transistores de grafeno: Prometedores para alta frecuencia
- Transistores biológicos: Para interfaces bio-electrónicas
Consejos Prácticos para Desarrolladores
Selección del Transistor Adecuado
- Para aplicaciones de conmutación:
- Prioriza velocidad de conmutación
- Considera la corriente máxima de colector
- Evalúa la resistencia de saturación
- Para aplicaciones de amplificación:
- Enfócate en la ganancia de corriente (β)
- Considera el ruido y la distorsión
- Evalúa la respuesta en frecuencia
Errores Comunes y Cómo Evitarlos
En Aplicaciones de Conmutación
- Error: No saturar completamente el transistor
- Solución: Calcular correctamente la corriente de base
En Aplicaciones de Amplificación
- Error: Punto de polarización incorrecto
- Solución: Utilizar circuitos de polarización estables
Simulación y Prototipado
Herramientas de Simulación
Para validar tus diseños antes de construirlos:
- SPICE: Simulación de circuitos analógicos
- LTSpice: Gratuito y potente
- Multisim: Interfaz amigable para principiantes
Prototipado con Breadboard
Al probar circuitos con transistores:
- Verifica las conexiones de los terminales
- Usa resistencias limitadoras de corriente
- Mide voltajes antes de aplicar potencia
- Implementa protecciones contra inversión de polaridad
Mediciones y Caracterización
Parámetros Clave a Medir
Para Funcionamiento como Interruptor
- Tiempo de encendido y apagado
- Voltaje de saturación VCE(sat)
- Corriente de fuga en corte
Para Funcionamiento como Amplificador
- Ganancia de corriente (β)
- Voltaje de offset
- Ancho de banda
Equipos de Medición
Los instrumentos esenciales incluyen:
- Multímetro digital: Para mediciones básicas
- Osciloscopio: Para análisis de formas de onda
- Analizador de espectro: Para análisis de frecuencia
Integración con Sistemas Modernos
Microcontroladores y Transistores
La combinación de microcontroladores con transistores permite crear sistemas inteligentes. En proyectos de automatización, los transistores actúan como interfaces entre el mundo digital y analógico.
Programación y Control
# Ejemplo de control de transistor con Python
import RPi.GPIO as GPIO
import time
# Configuración del pin
GPIO.setmode(GPIO.BCM)
GPIO.setup(18, GPIO.OUT)
# Control PWM para amplificación
pwm = GPIO.PWM(18, 1000) # 1kHz
pwm.start(0)
# Variar la intensidad (simulando amplificación)
for duty_cycle in range(0, 101, 5):
pwm.ChangeDutyCycle(duty_cycle)
time.sleep(0.1)Mantenimiento y Solución de Problemas
Problemas Comunes
En Modo Interruptor
- Problema: Calentamiento excesivo
- Causa: Operación en región lineal
- Solución: Aumentar corriente de base
En Modo Amplificador
- Problema: Distorsión de la señal
- Causa: Punto de polarización incorrecto
- Solución: Reajustar el circuito de polarización
Vida Útil y Confiabilidad
Para maximizar la vida útil:
- Operar dentro de los parámetros especificados
- Implementar protecciones térmicas
- Usar disipadores de calor cuando sea necesario
Preguntas Frecuentes
¿Cómo puedo determinar si mi transistor está funcionando como interruptor o amplificador?
La forma más directa es medir el voltaje colector-emisor (VCE). Si VCE está cerca de 0V o del voltaje de alimentación, funciona como interruptor. Si VCE está en un valor intermedio, funciona como amplificador.
¿Qué transistor es mejor para aplicaciones de conmutación?
Para conmutación, los transistores con alta ganancia de corriente (β) y baja resistencia de saturación son ideales. Los MOSFET son excelentes para aplicaciones de potencia debido a su eficiencia.
¿Puedo usar el mismo transistor para ambas aplicaciones?
Sí, pero la configuración del circuito debe cambiar. Para conmutación, se necesita suficiente corriente de base para saturar el transistor. Para amplificación, se requiere un punto de polarización en la región activa.
¿Cuál es la diferencia entre un transistor NPN y PNP en estas aplicaciones?
La diferencia principal es la polaridad de los voltajes y la dirección de las corrientes. Los NPN requieren voltaje positivo en la base para conducir, mientras que los PNP requieren voltaje negativo.
¿Qué precauciones debo tomar al diseñar con transistores?
Siempre verifica los límites máximos de voltaje, corriente y potencia. Implementa protecciones contra sobrevoltaje y sobrecorriente. Considera la disipación térmica en aplicaciones de potencia.
¿Cómo afecta la temperatura al funcionamiento del transistor?
La temperatura afecta la ganancia de corriente (β) y las corrientes de fuga. En aplicaciones críticas, usa circuitos de compensación térmica o elige transistores con coeficientes de temperatura adecuados.
Conclusión
Identificar si un transistor funciona como interruptor o amplificador es fundamental para el diseño de circuitos electrónicos eficientes. La clave está en comprender las regiones de operación y cómo el circuito de polarización determina el modo de funcionamiento. Ya sea para proyectos de electrónica básica o aplicaciones avanzadas de análisis de datos, dominar estos conceptos te permitirá crear diseños más robustos y eficientes.
Recuerda que la práctica y la experimentación son esenciales para convertirse en un experto en el uso de transistores. Con las herramientas adecuadas y un enfoque sistemático, podrás aprovechar al máximo las capacidades de estos componentes versátiles en tus proyectos de tecnología.
