Los transistores son componentes fundamentales en la electrónica moderna, pero encontrar equivalentes exactos puede ser un desafío considerable para técnicos y aficionados. Esta guía exhaustiva te ayudará a navegar por el complejo mundo de los transistores equivalentes, proporcionando las herramientas y conocimientos necesarios para realizar sustituciones efectivas.
¿Qué son los Transistores Equivalentes?
Los transistores equivalentes son dispositivos semiconductores que pueden reemplazar a otro transistor manteniendo la funcionalidad del circuito original. Los semiconductores, principalmente transistores, se fabrican con miles de especificaciones diferentes, lo que lleva a millones de tipos disponibles que se encuentran en la mayoría de los equipos electrónicos.
La necesidad de encontrar equivalentes surge por diversas razones: descontinuación del modelo original, diferencias en la disponibilidad regional, o simplemente la búsqueda de alternativas más económicas o con mejores características. Un transistor equivalente debe cumplir con los parámetros mínimos del circuito sin comprometer su funcionamiento.
Importancia de los Transistores Equivalentes en la Reparación
En el mundo de la reparación electrónica, los equivalentes son esenciales. Cuando un transistor se avería, especialmente en equipos importados o antiguos, localizar el componente exacto puede ser imposible. Los manuales de equivalencias se convierten entonces en herramientas invaluables para los técnicos.
Parámetros Esenciales para Determinar Equivalencias
Características Eléctricas Fundamentales
Para determinar si un transistor puede servir como equivalente, debemos analizar varios parámetros críticos:
Voltaje Colector-Emisor (VCE): Este parámetro indica la máxima tensión que puede soportar el transistor entre colector y emisor. Semiconductor material used: Most transistors will either be germanium or silicon. Other types are normally only used in very specialist applications.
Corriente de Colector (IC): Representa la máxima corriente que puede circular por el colector sin dañar el componente. Es crucial que el equivalente tenga una capacidad igual o superior.
Potencia Máxima (Pd): La potencia que el transistor puede disipar sin sobrecalentarse. Este parámetro es fundamental para la integridad del circuito.
Ganancia (hFE o β): Aunque puede variar entre equivalentes, debe estar dentro del rango funcional del circuito.
Configuración de Pines y Encapsulado
La disposición física de los terminales es otro aspecto crítico. Los transistores pueden tener diferentes configuraciones de pines (pinout) incluso siendo funcionalmente equivalentes. Los encapsulados más comunes incluyen TO-92, TO-126, TO-220, y versiones SMD como SOT-23.

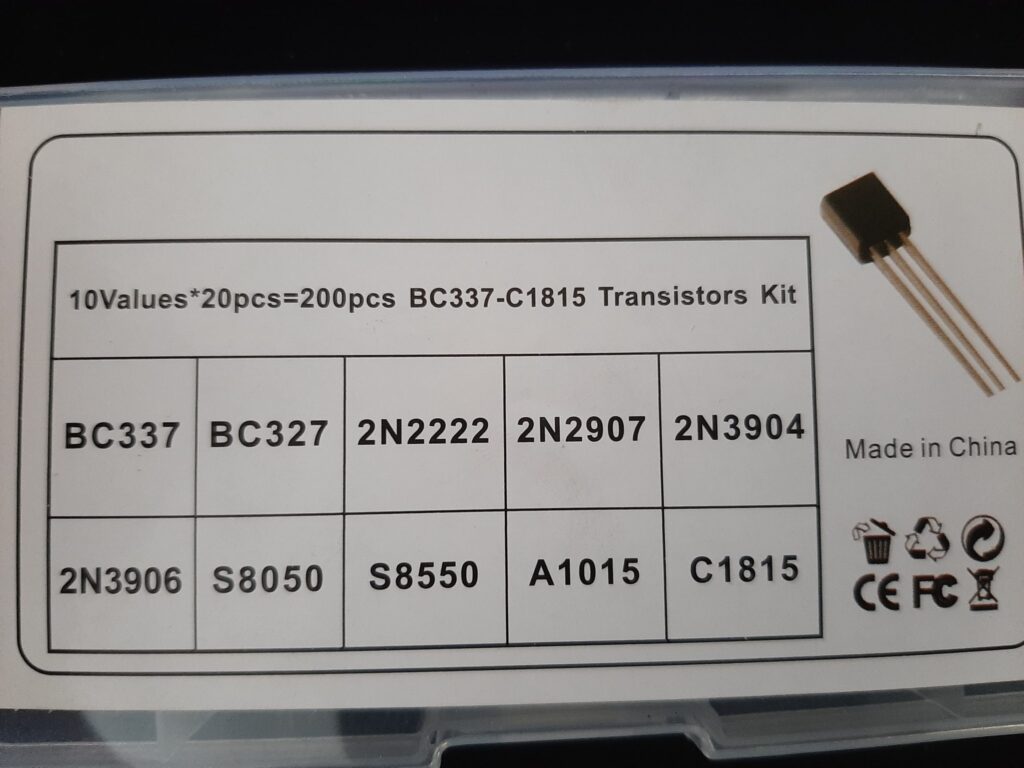

Listado de Transistores Equivalentes Más Comunes
Transistores NPN de Uso General
BC547 y sus Equivalentes:
- BC547 → BC548, BC549, 2N3904, 2N2222
- Aplicaciones: Amplificación de señal, conmutación de baja potencia
- VCE: 45V, IC: 100mA, Pd: 500mW
2N3904 y sus Equivalentes:
- 2N3904 → BC547, BC548, 2N2222, PN2222
- Características: Transistor NPN de propósito general
- VCE: 40V, IC: 200mA, Pd: 625mW
- Aplicaciones: Amplificación de señal, conmutación de baja potencia
2N2222 y sus Equivalentes:
- 2N2222 → PN2222, 2N3904, BC548, BC547
- Uso típico: Conmutación rápida, amplificación RF
- VCE: 40V, IC: 800mA, Pd: 1.2W
Transistores PNP de Uso General
BC557 y sus Equivalentes:
- BC557 → BC558, BC559, 2N3906, 2N2907
- Complementario del BC547
- VCE: -45V, IC: -100mA, Pd: 500mW
2N3906 y sus Equivalentes:
- 2N3906 → BC557, BC558, 2N2907, PN2907
- Complementario del 2N3904
- VCE: -40V, IC: -200mA, Pd: 625mW
Transistores de Potencia
BD139 y sus Equivalentes:
- BD139 → BD137, TIP31, MJE340
- Aplicaciones: Amplificadores de potencia, fuentes conmutadas
- VCE: 80V, IC: 1.5A, Pd: 12.5W
TIP31 y sus Equivalentes:
- TIP31 → BD139, MJE340, TIP41
- Uso: Amplificación de potencia media
- VCE: 100V, IC: 3A, Pd: 40W
IRF540 y sus Equivalentes (MOSFET):
- IRF540 → IRF544, IRFZ44N, IRF3205
- Aplicaciones: Conmutación de alta corriente
- VDS: 100V, ID: 28A, Pd: 150W
Transistores Darlington
TIP120 y sus Equivalentes:
- TIP120 → TIP122, BD681, MJE13007
- Características: Alta ganancia, aplicaciones de conmutación
- VCE: 60V, IC: 5A, Pd: 65W
Herramientas y Recursos para Encontrar Equivalentes
Bases de Datos Online
El manual contiene las descripciones, hoja de especificaciones de más de 100.000 transistores. Existen múltiples recursos digitales que facilitan la búsqueda de equivalentes:
AllTransistors.com: Una de las bases de datos más completas, con más de 150,000 transistores catalogados. Incluye datasheets, especificaciones técnicas y sugerencias de equivalentes.
ChipDatasheet.com: Recurso especializado que proporciona diagramas de pines, características técnicas y listas de equivalentes para transistores y otros componentes.
Electronics-Notes.com: Ofrece guías técnicas detalladas sobre la selección de transistores equivalentes, con explicaciones teóricas sólidas respaldadas por la comunidad técnica.
Manuales de Equivalencias Físicos
Aunque los recursos digitales son abundantes, los manuales físicos siguen siendo valiosos. Muchos técnicos experimentados mantienen colecciones de manuales de equivalencias que han demostrado ser confiables a lo largo de los años.
Software Especializado
Existen aplicaciones móviles y software de escritorio diseñados específicamente para la búsqueda de equivalentes. Estas herramientas suelen incluir calculadoras de parámetros y funciones de comparación avanzadas.
Criterios de Selección para Equivalentes Efectivos
Análisis de Parámetros Críticos
No todos los parámetros tienen la misma importancia en cada aplicación. En circuitos de señal pequeña, la ganancia y el ruido pueden ser críticos. En aplicaciones de potencia, la capacidad de corriente y disipación térmica son prioritarias.
Margen de Seguridad: Es recomendable seleccionar equivalentes con especificaciones superiores al original, proporcionando un margen de seguridad del 20-30%.
Frecuencia de Operación: Para aplicaciones de RF o alta frecuencia, el parámetro fT (frecuencia de transición) es crucial y debe considerarse cuidadosamente.
Compatibilidad de Circuito
Un transistor técnicamente equivalente puede no funcionar correctamente en todos los circuitos. Es esencial considerar:
- Impedancia de entrada y salida
- Comportamiento en temperatura
- Características de conmutación
- Ruido y distorsión
Casos Especiales y Consideraciones Avanzadas
Transistores de RF y Microondas
Los transistores para aplicaciones de radiofrecuencia requieren consideraciones especiales. Los parámetros S, el factor de ruido y la estabilidad son críticos. Los equivalentes deben evaluarse cuidadosamente en estas aplicaciones.
Transistores de Potencia con Aislamiento
Los transistores montados en encapsulados aislados (como TO-220 con aislamiento) pueden requerir consideraciones térmicas especiales. La resistencia térmica y la disipación de calor son factores determinantes.
Transistores Complementarios
En amplificadores push-pull y otros circuitos que requieren pares complementarios, es esencial mantener la simetría de características entre los transistores NPN y PNP equivalentes.
Metodología de Verificación de Equivalentes
Pruebas Básicas de Funcionalidad
Antes de implementar un equivalente en un circuito crítico, es recomendable realizar pruebas básicas:
- Medición de parámetros estáticos: Verificar VBE, hFE, y corrientes de fuga
- Pruebas de conmutación: Evaluar tiempos de subida y bajada
- Análisis térmico: Verificar comportamiento bajo carga
Simulación de Circuitos
Las herramientas de simulación como SPICE permiten evaluar el comportamiento de equivalentes antes de la implementación física. Los modelos de transistores están ampliamente disponibles y proporcionan resultados precisos.
Tendencias Actuales en Equivalencias
Obsolescencia y Nuevas Tecnologías
In 75 years, it’s become tiny, mighty, ubiquitous, and just plain weird La industria de semiconductores evoluciona constantemente, con nuevas tecnologías reemplazando a las antiguas. Los transistores de silicio tradicionales coexisten ahora con tecnologías como GaN (Nitruro de Galio) y SiC (Carburo de Silicio).
Miniaturización y Integración
La tendencia hacia la miniaturización ha resultado en el desarrollo de transistores más pequeños y eficientes. Los equivalentes modernos a menudo ofrecen mejor rendimiento en encapsulados más compactos.
Sostenibilidad y Eficiencia Energética
Los nuevos transistores se diseñan con enfoque en la eficiencia energética, lo que puede ofrecer ventajas al usar equivalentes modernos en lugar de componentes antiguos.
Errores Comunes en la Selección de Equivalentes
Falta de Consideración del Contexto del Circuito
El error más común es seleccionar equivalentes basándose únicamente en especificaciones básicas, sin considerar el contexto específico del circuito. Un transistor puede ser técnicamente equivalente pero comportarse de manera diferente en el circuito real.
Ignorar Parámetros Térmicos
Las características térmicas son frecuentemente subestimadas. Un transistor con especificaciones eléctricas adecuadas puede fallar debido a problemas térmicos si no se considera la resistencia térmica y la disipación de calor.
Incompatibilidad de Pinout
Asumir que todos los transistores en el mismo encapsulado tienen el mismo pinout es un error costoso. Siempre verificar la configuración de pines antes de la sustitución.
Herramientas de Diagnóstico para Transistores
Multímetros y Probadores de Transistores
Los multímetros modernos incluyen funciones para probar transistores, permitiendo verificar la funcionalidad básica y medir la ganancia. Los probadores especializados ofrecen capacidades más avanzadas.
Analizadores de Curvas
Para aplicaciones críticas, los analizadores de curvas proporcionan información detallada sobre el comportamiento del transistor en diferentes condiciones de operación. En proyectos electrónicos avanzados, esta información es fundamental para garantizar el correcto funcionamiento.
Termografía Infrarroja
La termografía permite detectar problemas térmicos en transistores de potencia, facilitando la identificación de fallas y la validación de equivalentes.
Documentación y Datasheets
Interpretación de Datasheets
Los datasheets son documentos técnicos esenciales que contienen toda la información necesaria para evaluar un transistor. Incluyen:
- Especificaciones eléctricas máximas
- Características típicas de operación
- Curvas de comportamiento
- Información de encapsulado
- Notas de aplicación
Fuentes Confiables de Datasheets
Las fuentes más confiables incluyen:
- Sitios web oficiales de fabricantes
- Bases de datos técnicas especializadas
- Distribuidores autorizados
- Instituciones académicas y de investigación
Consideraciones Económicas
Análisis Costo-Beneficio
La selección de equivalentes debe considerar factores económicos. Un transistor más caro puede ser justificable si ofrece mejor confiabilidad o características superiores. El análisis debe incluir:
- Costo del componente
- Disponibilidad en el mercado
- Volúmenes de compra
- Costos de rediseño si es necesario
Gestión de Inventario
Para empresas y talleres de reparación, mantener un inventario eficiente de transistores equivalentes es crucial. Seleccionar familias de transistores que puedan cubrir múltiples aplicaciones optimiza el inventario.
Futuro de los Transistores Equivalentes
Tecnologías Emergentes
Las nuevas tecnologías como los transistores de grafeno y los dispositivos cuánticos eventualmente requerirán nuevos enfoques para las equivalencias. La industria se prepara para estas transiciones.
Inteligencia Artificial en la Selección
Los sistemas de IA están comenzando a asistir en la selección de equivalentes, analizando grandes cantidades de datos para sugerir las mejores opciones basadas en contexto específico.
Estándares Internacionales
El desarrollo de estándares internacionales para la clasificación y equivalencia de transistores facilitará la selección y intercambiabilidad global.
Preguntas Frecuentes
¿Puedo usar cualquier transistor con especificaciones superiores como equivalente? No siempre. Aunque especificaciones superiores generalmente son seguras, pueden existir incompatibilidades en características como ganancia, frecuencia de operación o comportamiento térmico que afecten el funcionamiento del circuito.
¿Cómo afecta la temperatura a la equivalencia de transistores? La temperatura influye significativamente en las características del transistor. Los equivalentes deben tener coeficientes térmicos similares, especialmente en aplicaciones donde la temperatura varía considerablemente.
¿Es seguro usar transistores SMD como equivalentes de versiones THT? Técnicamente es posible si las especificaciones eléctricas coinciden, pero requiere adaptar el circuito impreso. Las características térmicas pueden diferir debido al método de montaje.
¿Qué hacer cuando no encuentro un equivalente exacto? En casos extremos, puede ser necesario rediseñar la sección del circuito, usar múltiples transistores en paralelo, o implementar circuitos de adaptación para acomodar las diferencias en especificaciones.
¿Los transistores equivalentes afectan la garantía del equipo? En equipos bajo garantía, usar equivalentes no autorizados puede invalidar la cobertura. Para equipos fuera de garantía, es una práctica común y aceptable si se realiza correctamente.
¿Cómo verifico la autenticidad de un transistor equivalente? Verificar la autenticidad implica comprar de distribuidores autorizados, verificar marcas y códigos de fecha, y realizar pruebas básicas de funcionalidad antes de la instalación.
