Los transistores son los componentes más fundamentales de la electrónica moderna. Desde los primeros equipos de radio hasta los procesadores más avanzados, estos pequeños dispositivos semiconductores han revolucionado la forma en que diseñamos y construimos circuitos electrónicos. En esta guía completa, exploraremos los diferentes tipos de transistores disponibles y sus aplicaciones específicas en proyectos de electrónica avanzada.
¿Qué es un Transistor y por qué es tan Importante?
Un transistor es un dispositivo semiconductor de tres terminales que puede funcionar como amplificador o como interruptor. Su capacidad para controlar grandes corrientes mediante pequeñas señales de entrada lo convierte en el componente básico de toda la electrónica digital y analógica moderna.
La importancia de entender los diferentes tipos de transistores radica en que cada uno tiene características específicas que los hacen ideales para aplicaciones particulares. Elegir el transistor correcto puede marcar la diferencia entre un circuito eficiente y uno que presente problemas de funcionamiento.
Clasificación Principal: BJT vs FET
Los transistores se dividen en dos grandes familias principales: los Transistores de Unión Bipolar (BJT) y los Transistores de Efecto de Campo (FET). Esta división fundamental se basa en su principio de funcionamiento y construcción interna, como detalla la clasificación completa de transistores disponible en la literatura técnica.
Transistores de Unión Bipolar (BJT)
Los BJT son dispositivos controlados por corriente que utilizan tanto electrones como huecos para la conducción, de ahí el término «bipolar». Estos transistores constan de tres regiones: emisor, base y colector, formadas por dos uniones PN. Las características de transistores BJT incluyen su capacidad de amplificación y versatilidad en aplicaciones analógicas.
Transistor NPN: Características y Funcionamiento
El transistor NPN está compuesto por dos materiales semiconductores tipo N separados por una capa delgada de material tipo P. En este tipo de transistor, los electrones son los portadores de carga mayoritarios, fluyendo del emisor hacia el colector cuando se aplica una pequeña corriente en la base.
Características principales del transistor NPN:
- Control por corriente de base
- Amplificación de corriente típica (hFE) entre 50-500
- Voltaje de activación base-emisor: aproximadamente 0.7V
- Ideal para aplicaciones de amplificación y conmutación
Aplicaciones típicas del transistor NPN:
- Amplificadores de audio de baja potencia
- Circuitos de conmutación digitales

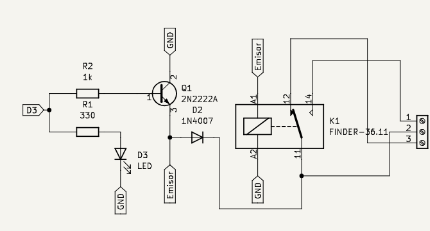

- Drivers para LEDs y relés
- Osciladores y temporizadores
Transistor PNP: Funcionamiento Inverso
Los transistores PNP funcionan de manera opuesta a los NPN. Están formados por dos materiales tipo P separados por una capa tipo N. En este caso, los huecos son los portadores mayoritorios, y el transistor se activa cuando la base se encuentra a un potencial más bajo que el emisor.
Características del transistor PNP:
- Funcionamiento complementario al NPN
- Corriente fluye del emisor al colector a través de la base
- Voltaje base-emisor negativo para activación
- Frecuentemente usado en configuraciones complementarias
Aplicaciones del transistor PNP:
- Circuitos amplificadores push-pull
- Fuentes de corriente constante
- Protección de polaridad inversa
- Configuraciones de espejo de corriente
Transistores de Efecto de Campo (FET)
Los FET son dispositivos controlados por voltaje que utilizan un solo tipo de portador de carga (unipolar). Tienen tres terminales: fuente, drenaje y compuerta, donde el voltaje aplicado en la compuerta controla el flujo de corriente entre fuente y drenaje.
JFET: Simplicidad y Confiabilidad
Los Transistores de Efecto de Campo de Unión (JFET) son los más simples entre los FET. Funcionan mediante el principio de deplexión, donde la aplicación de voltaje en la compuerta modifica el ancho del canal conductor.
Ventajas de los JFET:
- Alta impedancia de entrada (varios megaohms)
- Bajo ruido
- Buena estabilidad térmica
- No requiere corriente de polarización
Aplicaciones de los JFET:
- Amplificadores de entrada de alta impedancia
- Buffers y seguidores de voltaje
- Osciladores controlados por voltaje
- Interruptores analógicos
Los JFET están disponibles en configuraciones de canal N y canal P, permitiendo diseños flexibles según los requerimientos del circuito.
MOSFET: La Revolución de la Electrónica Digital
Los Transistores de Efecto de Campo Metal-Óxido-Semiconductor (MOSFET) son los transistores más utilizados en la electrónica moderna. Su estructura incluye una capa aislante de óxido entre la compuerta y el canal, proporcionando una impedancia de entrada extremadamente alta.
Características destacadas de los MOSFET:
- Impedancia de entrada ultra-alta (teraohms)
- Conmutación rápida
- Eficiencia energética superior
- Disponibles en configuraciones de enriquecimiento y deplexión
Aplicaciones críticas de los MOSFET:
- Procesadores y microprocesadores
- Fuentes de alimentación conmutadas
- Amplificadores de potencia
- Controladores de motores
- Circuitos de administración de energía
Para proyectos específicos, las aplicaciones de MOSFET abarcan desde sistemas de control hasta convertidores de potencia de alta eficiencia.
Transistores Especializados por Función
Transistores de Pequeña Señal
Los transistores de pequeña señal están optimizados para amplificar señales de bajo nivel con alta fidelidad. Típicamente manejan corrientes de colector entre 10-500 mA y tienen factores de amplificación (hFE) entre 100-500.
Aplicaciones en proyectos electrónicos:
- Preamplificadores de audio
- Amplificadores de instrumentación
- Circuitos de acondicionamiento de señal
- Detectores de bajo ruido
Transistores de Potencia
Diseñados para manejar corrientes y voltajes elevados, los transistores de potencia incluyen disipadores de calor integrados y construcciones robustas. Pueden manejar desde 1 amperio hasta más de 100 amperios de corriente de colector.
Aplicaciones industriales:
- Inversores de potencia
- Controladores de motores industriales
- Amplificadores de audio de alta potencia
- Sistemas de soldadura electrónica
Transistores de Alta Frecuencia
Optimizados para operación en frecuencias desde HF hasta UHF (hasta 2000 MHz), estos transistores tienen geometrías especiales que minimizan las capacitancias parásitas.
Aplicaciones en radiofrecuencia:
- Amplificadores de RF
- Osciladores de alta frecuencia
- Mezcladores y conversores
- Sistemas de comunicaciones inalámbricas
Fototransistores: Sensores de Luz Inteligentes
Los fototransistores combinan la funcionalidad de un fotodetector con la amplificación de un transistor. Responden a la intensidad lumínica generando corrientes proporcionales a la luz recibida.
Aplicaciones en detección:
- Sensores de movimiento
- Lectores ópticos
- Sistemas de seguridad
- Controladores de iluminación automática
Comparación Técnica: BJT vs MOSFET en Aplicaciones Prácticas
La elección entre BJT y MOSFET depende de múltiples factores técnicos y económicos. Una comparativa BJT vs MOSFET detallada muestra las ventajas específicas de cada tecnología.
Ventajas de los BJT
Los transistores bipolares ofrecen ventajas específicas en ciertas aplicaciones:
- Amplificación superior: Los BJT proporcionan mayor ganancia de corriente
- Menor costo: Generalmente más económicos que los MOSFET equivalentes
- Linealidad: Mejor comportamiento lineal en aplicaciones analógicas
- Disponibilidad: Amplia variedad de tipos y especificaciones
Ventajas de los MOSFET
Los MOSFET dominan en aplicaciones digitales y de potencia:
- Eficiencia energética: Menor consumo de potencia en conmutación
- Velocidad: Tiempos de conmutación más rápidos
- Impedancia de entrada: Virtualmente infinita, no carga los circuitos anteriores
- Estabilidad térmica: Mejor comportamiento con cambios de temperatura
Configuraciones Básicas de Transistores
Configuración Emisor Común (BJT)
La configuración emisor común es la más utilizada para amplificación de voltaje. Proporciona alta ganancia de voltaje y corriente, aunque presenta inversión de fase.
Características de la configuración emisor común:
- Ganancia de voltaje: 100-500
- Ganancia de corriente: hFE del transistor
- Impedancia de entrada: media (1-10 kΩ)
- Impedancia de salida: alta (10-100 kΩ)
Configuración Fuente Común (MOSFET)
Equivalente a emisor común en BJT, la configuración fuente común es estándar para amplificación con MOSFET. Las configuraciones de transistores determinan las características de ganancia y impedancia del circuito final.
Ventajas de la configuración fuente común:
- Alta ganancia de voltaje
- Impedancia de entrada extremadamente alta
- Buena linealidad
- Facilidad de polarización
Aplicaciones Específicas por Industria
Electrónica de Consumo
En dispositivos electrónicos de consumo, los transistores desempeñan roles críticos:
- Amplificadores de audio: BJT para etapas de entrada, MOSFET para etapas de potencia
- Circuitos de conmutación: MOSFET para eficiencia energética
- Reguladores de voltaje: Tanto BJT como MOSFET según especificaciones
El análisis de datos en electrónica permite optimizar estos diseños mediante simulación y medición precisa del rendimiento.
Automatización Industrial
Los transistores en aplicaciones industriales manejan cargas pesadas y ambientes hostiles:
- Controladores de motores: MOSFET de potencia para eficiencia
- Interfaces de sensores: BJT para acondicionamiento de señal
- Sistemas de protección: Transistores especializados para condiciones extremas
La integración con sistemas de industria 4.0 y automatización requiere transistores con especificaciones robustas y comunicación digital avanzada. Además, los transistores en Arduino facilitan la interfaz entre microcontroladores y actuadores industriales.
Comunicaciones y RF
Las aplicaciones de radiofrecuencia requieren transistores especializados:
- Amplificadores de RF: Transistores de alta frecuencia optimizados
- Osciladores: JFET para estabilidad de frecuencia
- Mezcladores: Transistores de ganancia variable
Criterios de Selección para Proyectos
Factores Técnicos Críticos
Al seleccionar un transistor para un proyecto específico, considera estos parámetros:
- Corriente máxima: Debe superar la corriente de trabajo por un margen de seguridad
- Voltaje de ruptura: Especificaciones de voltaje colector-emisor o drenaje-fuente
- Potencia disipable: Capacidad de manejo térmico del encapsulado
- Frecuencia de operación: Ancho de banda necesario para la aplicación
- Ganancia requerida: Factor hFE para BJT o transconductancia para FET
Consideraciones de Diseño
- Eficiencia energética: MOSFET para aplicaciones de conmutación
- Linealidad: BJT para aplicaciones analógicas críticas
- Costo: Evaluar el balance rendimiento-precio
- Disponibilidad: Considerar la continuidad del componente
Tendencias Futuras en Tecnología de Transistores
Transistores de Nitruro de Galio (GaN)
Los transistores GaN están revolutionando aplicaciones de alta potencia y alta frecuencia:
- Eficiencia superior: Menores pérdidas de conmutación
- Densidad de potencia: Menor tamaño para igual potencia
- Aplicaciones emergentes: Cargadores rápidos, inversores solares
Transistores de Carburo de Silicio (SiC)
Para aplicaciones de alta temperatura y alta potencia:
- Temperatura de operación: Hasta 200°C
- Voltajes elevados: Superiores a 1000V
- Eficiencia: Menores pérdidas de conducción
Troubleshooting: Problemas Comunes y Soluciones
Problemas Típicos con BJT
- Saturación no deseada: Verificar corriente de base excesiva
- Oscilaciones: Añadir capacitores de desacoplamiento
- Deriva térmica: Implementar compensación de temperatura
Problemas con MOSFET
- Daño por estática: Usar protecciones ESD
- Oscilaciones de compuerta: Añadir resistencias de compuerta
- Avalancha: Verificar especificaciones de energía
Herramientas de Simulación y Diseño
Software Recomendado
Para diseñar circuitos con transistores eficientemente:
- LTspice: Simulación gratuita con modelos precisos
- Multisim: Entorno integrado de diseño
- KiCad: Diseño de PCB con bibliotecas de componentes
El desarrollo de front-end para interfaces de usuario permite crear herramientas de simulación interactivas, mientras que la programación en Python para control facilita la automatización de pruebas y caracterización de transistores.
Metodología de Diseño
- Análisis de requisitos: Definir especificaciones exactas
- Selección de componentes: Usar hojas de datos del fabricante
- Simulación: Verificar comportamiento antes de construir
- Prototipado: Validar en condiciones reales
- Optimización: Ajustar valores para rendimiento óptimo
Preguntas Frecuentes sobre Transistores
¿Cuál es la diferencia principal entre NPN y PNP?
La diferencia principal radica en la dirección del flujo de corriente y la polaridad de activación. Los transistores NPN requieren corriente positiva en la base respecto al emisor, mientras que los PNP requieren corriente negativa. Esta diferencia determina cómo se conectan en el circuito y su comportamiento de conmutación.
¿Cuándo usar BJT en lugar de MOSFET?
Los BJT son preferibles cuando se necesita alta ganancia de corriente, aplicaciones analógicas lineales, o cuando el costo es crítico. Los MOSFET son mejores para conmutación de alta frecuencia, aplicaciones de potencia, y cuando se requiere alta impedancia de entrada.
¿Qué significa el parámetro hFE en un transistor?
El parámetro hFE (también llamado β) representa la ganancia de corriente del transistor en configuración emisor común. Indica cuántas veces se amplifica la corriente de base en la corriente de colector. Un hFE de 100 significa que 1 mA de corriente de base produce 100 mA de corriente de colector.
¿Cómo afecta la temperatura al funcionamiento de los transistores?
La temperatura afecta significativamente el comportamiento de los transistores. En los BJT, el voltaje base-emisor disminuye aproximadamente 2 mV por cada grado Celsius de aumento, mientras que la ganancia puede aumentar. Los MOSFET son generalmente más estables térmicamente, aunque su resistencia interna puede variar con la temperatura.
¿Qué son los transistores Darlington y cuándo usarlos?
Los transistores Darlington son configuraciones de dos transistores BJT conectados en cascada para obtener ganancias de corriente muy altas (típicamente 1000-50000). Se usan cuando se necesita amplificar señales muy débiles o controlar cargas pesadas con corrientes de control mínimas.
¿Cuál es la importancia de la frecuencia de corte en transistores?
La frecuencia de corte (fT) indica la frecuencia máxima a la cual el transistor puede amplificar efectivamente. Por encima de esta frecuencia, la ganancia disminuye significativamente. Es crucial seleccionar transistores con frecuencias de corte superiores a la frecuencia de trabajo para mantener el rendimiento del circuito.
Los transistores continúan siendo la base de toda la electrónica moderna. Comprender sus diferentes tipos, características y aplicaciones te permitirá diseñar circuitos más eficientes y confiables. La elección correcta del transistor puede marcar la diferencia entre un proyecto exitoso y uno problemático, por lo que invertir tiempo en esta selección siempre vale la pena.
Ya sea que estés trabajando en un amplificador de audio, un controlador de motor, o un sistema de comunicaciones, existe un tipo de transistor optimizado para tus necesidades específicas. La integración con inteligencia artificial aplicada permite además optimizar automáticamente los parámetros de operación y predecir el comportamiento del circuito en diferentes condiciones. La clave está en analizar cuidadosamente los requisitos de tu aplicación y seleccionar el componente que mejor se ajuste a esos parámetros.
