Los transistores son los componentes fundamentales de la electrónica moderna, pero cuando necesitas una amplificación de corriente extremadamente alta, un transistor individual puede quedarse corto. Aquí es donde entra en juego el Par Darlington, una configuración ingeniosamente simple que revolucionó el mundo de la amplificación desde su invención en 1953.
¿Qué es un Par Darlington?
Un transistor Darlington es un dispositivo semiconductor que combina dos transistores bipolares en una configuración tipo Darlington en un único dispositivo. Esta configuración especial, también conocida como configuración Darlington cascada, permite obtener ganancias de corriente extraordinariamente altas que serían imposibles de lograr con transistores individuales.
El principio es elegantemente simple: el emisor del primero se conecta a la base del segundo, creando un efecto de amplificación en cascada donde la corriente amplificada por el primer transistor se convierte en la corriente de base del segundo, multiplicando así la ganancia total.
Historia y Desarrollo del Par Darlington
La configuración Darlington fue inventada por Sidney Darlington en el año de 1953. Este ingeniero de Bell Labs creó una solución elegante para un problema común en la electrónica de la época: cómo conseguir amplificaciones de corriente muy altas sin recurrir a circuitos complejos o múltiples etapas separadas.
Principio de Funcionamiento del Par Darlington
Para entender cómo funciona un Par Darlington, imagina dos transistores trabajando en equipo. El primer transistor recibe una pequeña corriente de base y la amplifica según su ganancia individual (β1). Esta corriente amplificada no va directamente a la carga, sino que se convierte en la corriente de base del segundo transistor.
Cálculo de la Ganancia Total
La ganancia de corriente del par Darlington es el producto de las ganancias individuales: β_total = β1 × β2. Por ejemplo, si conectamos dos transistores con ganancia 100 cada uno, obtenemos una ganancia total de 10,000. ¡Esto significa que una corriente de base de apenas 10 microamperios puede controlar una corriente de colector de 100 miliamperios!
La ecuación fundamental es:
- Corriente de emisor del segundo transistor: IE2 = β2 × β1 × IB1
- Ganancia total: β_total = β1 × β2
Ventajas de la Configuración Darlington
- Ganancia de corriente extremadamente alta: Los pares Darlington ofrecen una ganancia de corriente muy elevada, típicamente entre 1,000 y 50,000.
- Alta impedancia de entrada: También ofrecen una alta impedancia de entrada en comparación con los transistores individuales, lo que los hace ideales para acoplar con fuentes de señal de alta impedancia.
- Simplicidad de diseño: Un solo componente reemplaza lo que antes requería múltiples etapas de amplificación.
- Bajo consumo de corriente de base: Perfecto para aplicaciones donde la corriente de control es muy limitada.
Tipos de Configuraciones Darlington
Par Darlington NPN
En la configuración NPN, ambos transistores son del mismo tipo. La corriente fluye desde la base del primer transistor, se amplifica, y luego se vuelve a amplificar en el segundo transistor. Esta es la configuración más común y se utiliza en aplicaciones donde necesitas controlar cargas conectadas al colector.
Par Darlington PNP
En el mercado actual, hay una amplia variedad de transistores Darlington disponibles que varían según polaridad. Los pares PNP funcionan de manera similar pero con polaridades invertidas, siendo útiles para aplicaciones donde necesitas controlar cargas conectadas al emisor o en configuraciones complementarias.
Configuración Darlington Complementaria
Algunas aplicaciones utilizan un transistor NPN seguido de un PNP (o viceversa), creando configuraciones especializadas para aplicaciones específicas como amplificadores de potencia clase B.

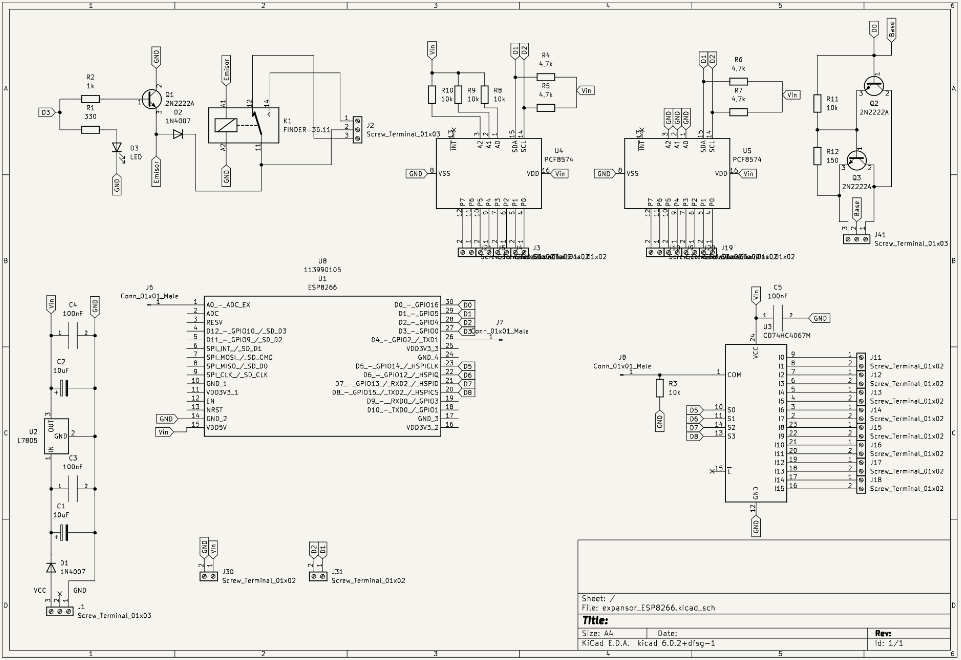

En la esquina superior derecha tenemos el ejemplo de un esquema de un par Darlington
Aplicaciones Prácticas del Par Darlington
Amplificadores de Potencia
Estos transistores se encuentran en diferentes tipos de aplicaciones, como reguladores de potencia, controladores de motor, amplificadores de audio. En amplificadores de audio, los pares Darlington se utilizan en las etapas de salida para proporcionar la corriente necesaria para mover los altavoces.
Los amplificadores de potencia modernos aprovechan la alta ganancia de corriente del Par Darlington para minimizar la potencia requerida en las etapas de control, mejorando la eficiencia general del sistema.
Reguladores de Voltaje
En fuentes de alimentación reguladas, los pares Darlington actúan como elementos de paso, controlando la corriente de salida con una mínima corriente de control. Esta aplicación es particularmente importante en sistemas de alimentación para dispositivos electrónicos donde la eficiencia energética es crítica.
Controladores de Motor
Los motores requieren corrientes altas para funcionar, pero las señales de control suelen ser de baja potencia. Los pares Darlington sirven como interfaz perfecta entre los circuitos de control digital y los motores de corriente continua.
Circuitos de Conmutación
En aplicaciones de conmutación, donde necesitas encender y apagar cargas pesadas con señales de control débiles, los pares Darlington proporcionan la amplificación necesaria manteniendo una excelente respuesta.
Limitaciones y Consideraciones de Diseño
Caída de Voltaje Base-Emisor
La tensión de polarización, para que conduzca y amplifique, ha de ser mayor que 2 veces la VBE convencional. Esto significa que mientras un transistor individual necesita aproximadamente 0.7V para conducir, para el valor típico de 0,7 V atribuido a los transistores de silicio, se produce una caída de 1,4 V en la configuración Darlington.
Tensión de Saturación
También el aumento de su tensión de saturación representa una limitación. Los pares Darlington no pueden saturarse completamente como los transistores individuales, lo que resulta en una mayor disipación de potencia en aplicaciones de conmutación.
Respuesta en Frecuencia
La configuración Darlington tiene una respuesta en frecuencia limitada debido a la capacidad parásita entre los transistores. Esto los hace menos adecuados para aplicaciones de alta frecuencia.
Estabilidad Térmica
La multiplicación de la ganancia también amplifica las corrientes de fuga, lo que puede causar problemas de estabilidad térmica en aplicaciones de alta potencia.
Selección y Especificaciones Técnicas
Parámetros Clave
Al seleccionar un Par Darlington, considera estos parámetros:
- Ganancia de corriente (hFE): Típicamente entre 1,000 y 50,000
- Corriente máxima de colector (IC max): Desde 100mA hasta 30A o más
- Voltaje máximo colector-emisor (VCEO): Desde 30V hasta 400V
- Disipación de potencia: Crucial para aplicaciones de alta potencia
- Velocidad de conmutación: Importante en aplicaciones digitales
Ejemplos de Transistores Darlington Comerciales
Los TIP120, TIP121, TIP122 son ejemplos populares para aplicaciones de media potencia, mientras que los TIP142/TIP147 son ideales para aplicaciones de alta potencia. Los transistores TIP142 (NPN) y TIP147 (PNP) son especialmente populares en amplificadores de audio de alta potencia.
Diseño de Circuitos con Par Darlington
Circuito Básico de Amplificación
Un circuito básico con Par Darlington incluye:
- Resistencia de base para limitar la corriente de entrada
- Resistencia de emisor para estabilización térmica
- Capacitor de acoplamiento para aplicaciones de AC
- Circuito de polarización adecuado
Consideraciones de Diseño Térmico
Debido a la alta disipación de potencia, es crucial considerar:
- Disipadores de calor apropiados
- Ventilación adecuada
- Protección térmica en aplicaciones críticas
Los sistemas de control térmico modernos utilizan sensores y algoritmos para monitorear y controlar la temperatura de los componentes de potencia.
Simulación y Análisis con Herramientas Modernas
Simulación SPICE
Los programas de simulación como SPICE permiten modelar con precisión el comportamiento del Par Darlington antes de construir el circuito físico. Estos modelos incluyen:
- Parámetros de ganancia no lineal
- Efectos de temperatura
- Comportamiento en frecuencia
- Características de conmutación
Herramientas de Diseño Asistido por Computadora
Las herramientas modernas de diseño electrónico incluyen bibliotecas extensas de modelos Darlington, facilitando el diseño y optimización de circuitos. La integración con herramientas de análisis de datos permite optimizar el rendimiento basándose en simulaciones complejas.
Tendencias Futuras y Alternativas
Tecnologías Emergentes
Aunque los pares Darlington siguen siendo relevantes, nuevas tecnologías como:
- MOSFETs de potencia: Ofrecen mejor eficiencia en conmutación
- IGBT: Combinan las ventajas de transistores bipolares y MOSFETs
- Amplificadores operacionales de alta corriente: Proporcionan mayor linealidad
Integración con Sistemas Digitales
La integración con sistemas de control inteligentes está creando nuevas aplicaciones para los pares Darlington en:
- Robótica avanzada
- Sistemas de automatización industrial
- Vehículos eléctricos
- Energías renovables
Troubleshooting y Solución de Problemas
Problemas Comunes
- Oscilación parasitaria: Causada por realimentación positiva
- Sobrecalentamiento: Debido a disipación excesiva de potencia
- Ganancia baja: Por envejecimiento o daño de los componentes
- Respuesta lenta: En aplicaciones de conmutación rápida
Técnicas de Diagnóstico
- Medición de voltajes DC en diferentes puntos
- Análisis de la respuesta en frecuencia
- Pruebas de temperatura y estabilidad térmica
- Verificación de la ganancia de corriente
Seguridad y Mejores Prácticas
Consideraciones de Seguridad
- Siempre desconecta la alimentación antes de trabajar con circuitos de potencia
- Utiliza disipadores de calor apropiados
- Implementa protecciones contra cortocircuitos
- Verifica las especificaciones máximas antes de la aplicación
Mejores Prácticas de Diseño
- Diseño térmico adecuado: Considera la disipación de potencia desde el inicio
- Protección contra sobrecorriente: Incluye fusibles o limitadores de corriente
- Filtrado de la alimentación: Para evitar oscilaciones y ruido
- Tierra apropiada: Para minimizar interferencias electromagnéticas
Preguntas Frecuentes
¿Cuál es la diferencia entre un transistor Darlington y un transistor normal?
Un transistor Darlington tiene una ganancia de corriente mucho mayor (típicamente 1,000-50,000) comparado con un transistor normal (típicamente 50-300). Sin embargo, también tiene una mayor caída de voltaje base-emisor (1.4V vs 0.7V) y una respuesta en frecuencia más limitada.
¿Puedo reemplazar un transistor Darlington con dos transistores separados?
Sí, técnicamente es posible, pero los transistores Darlington comerciales están optimizados para trabajar juntos y incluyen resistencias internas que mejoran la estabilidad. Además, usar un componente único reduce el espacio en el PCB y mejora la confiabilidad.
¿Por qué mi Par Darlington se calienta tanto?
Los pares Darlington tienen una tensión de saturación más alta que los transistores individuales, lo que resulta en mayor disipación de potencia. Asegúrate de usar un disipador de calor apropiado y verifica que no estés excediendo las especificaciones de corriente.
¿Cuándo debo usar un Par Darlington en lugar de un MOSFET?
Los pares Darlington son ideales para aplicaciones de baja frecuencia donde necesitas alta ganancia de corriente y control lineal. Los MOSFETs son mejores para conmutación de alta frecuencia y mayor eficiencia energética.
¿Cómo calculo la resistencia de base para un Par Darlington?
La resistencia de base se calcula considerando la corriente de base máxima permitida y el voltaje de entrada. Formula básica: R_base = (V_entrada – 1.4V) / I_base_max. Recuerda que la corriente de base es mucho menor debido a la alta ganancia.
